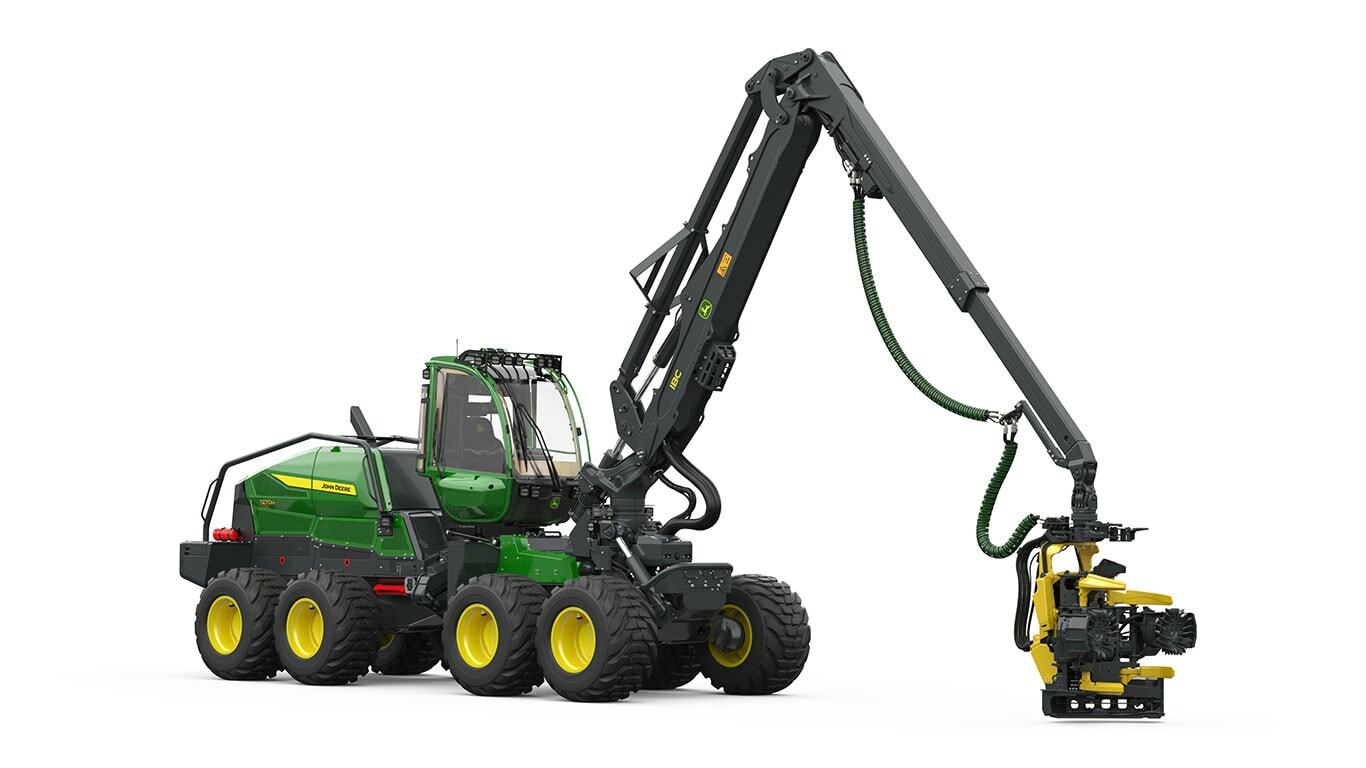

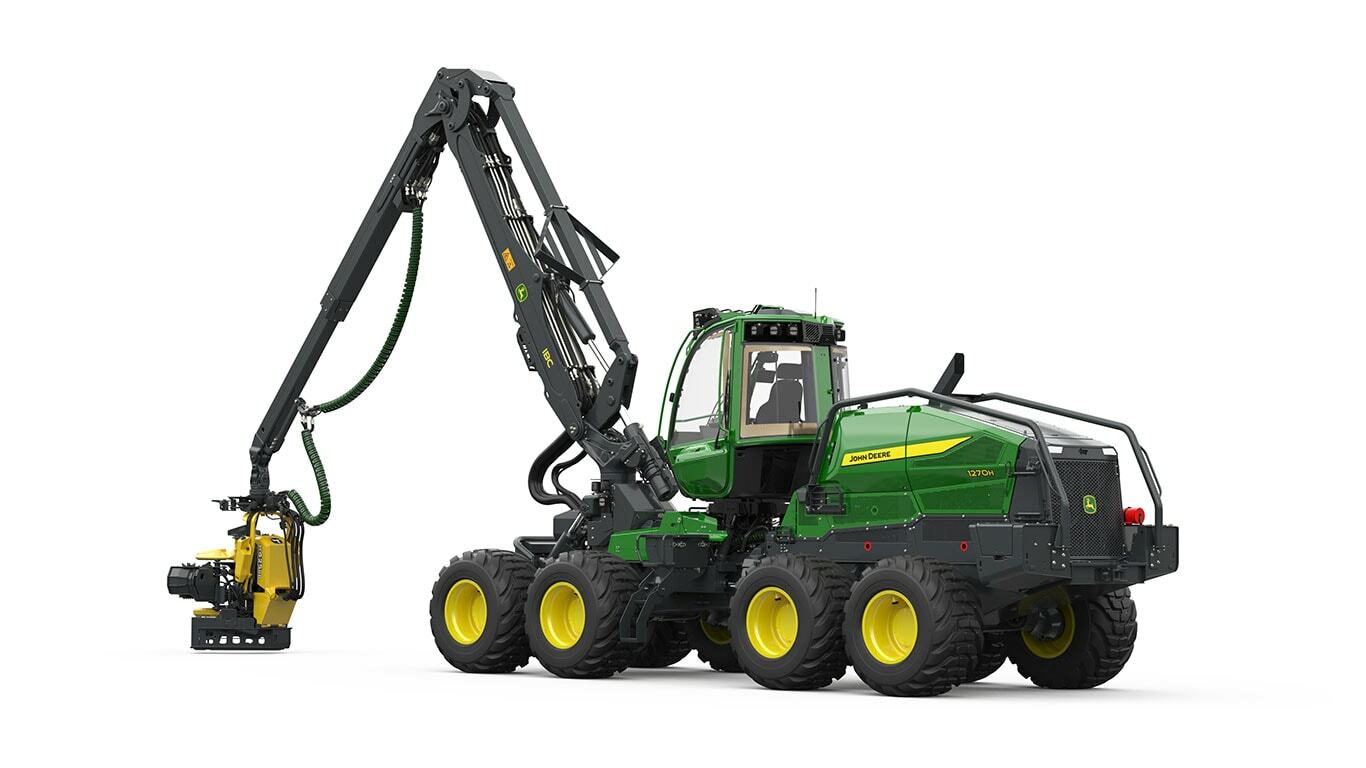

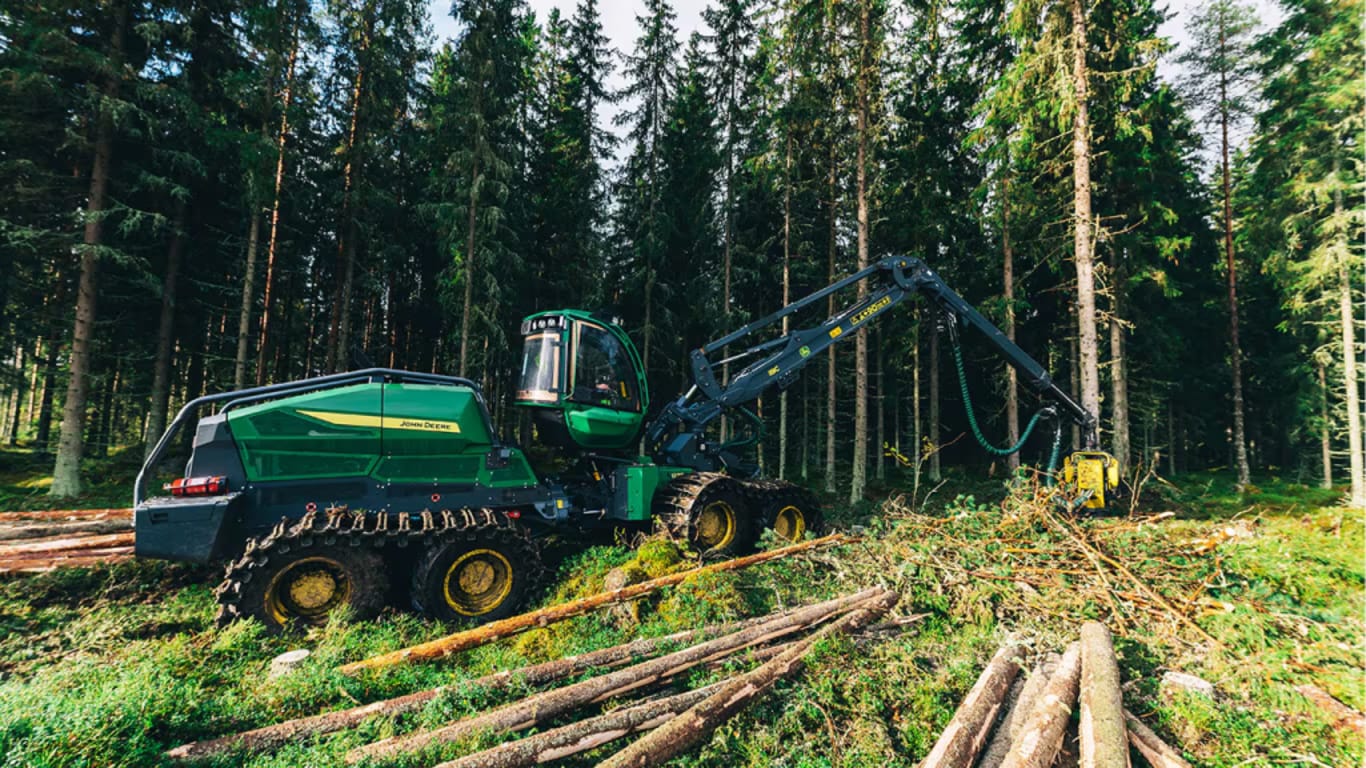

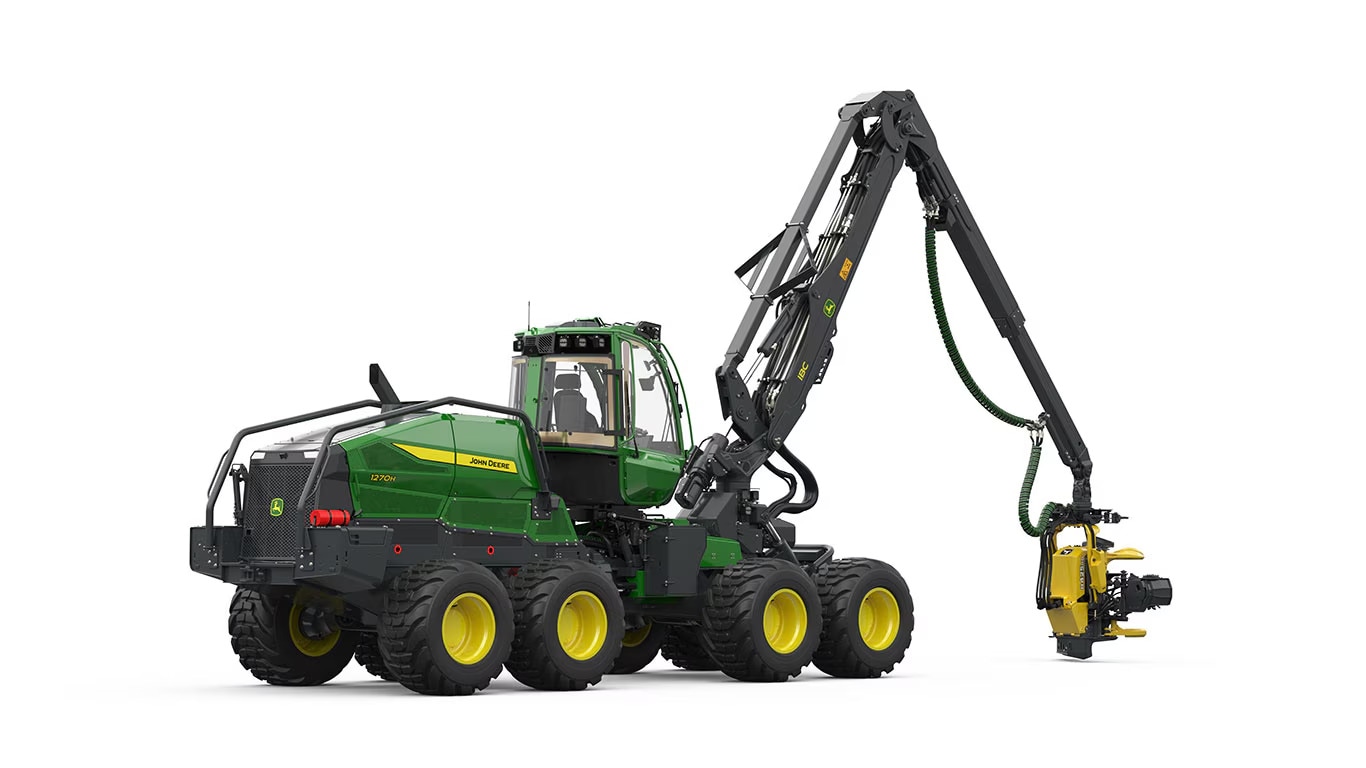

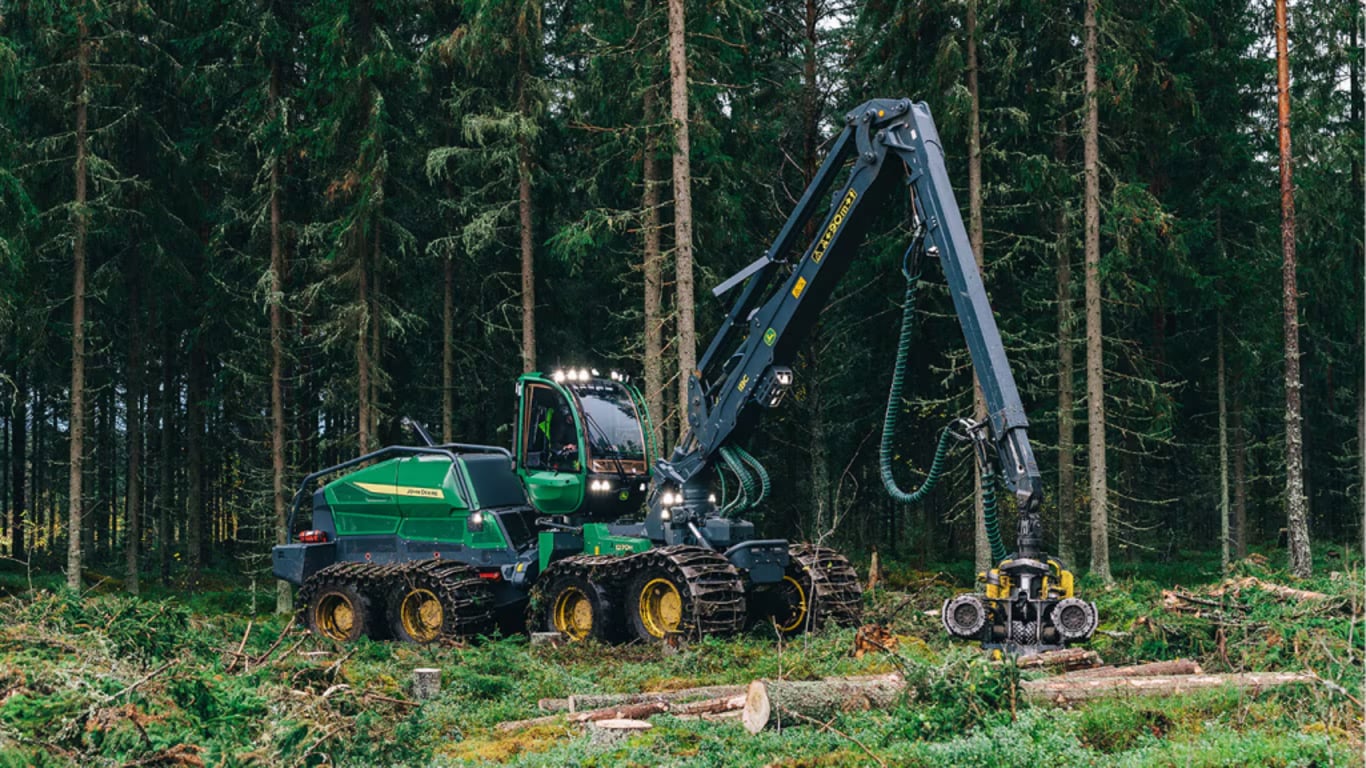

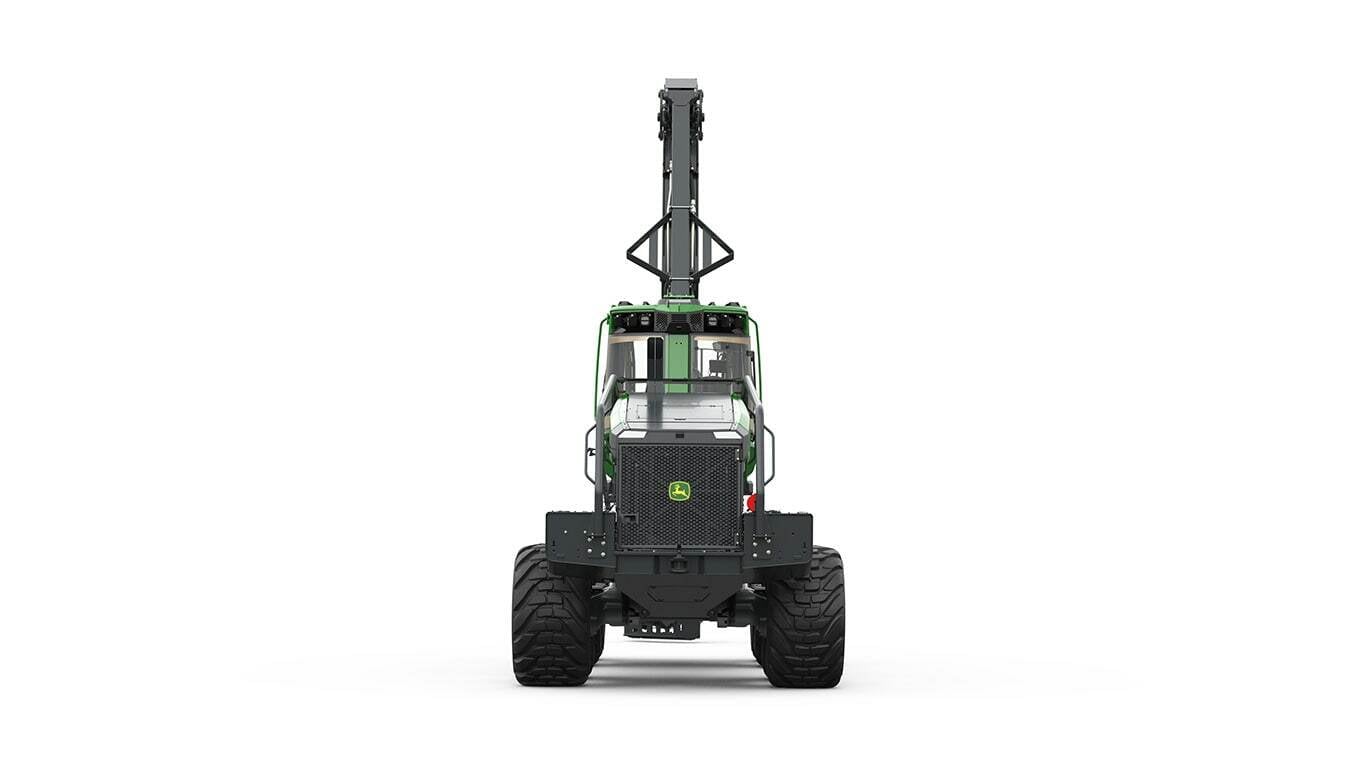

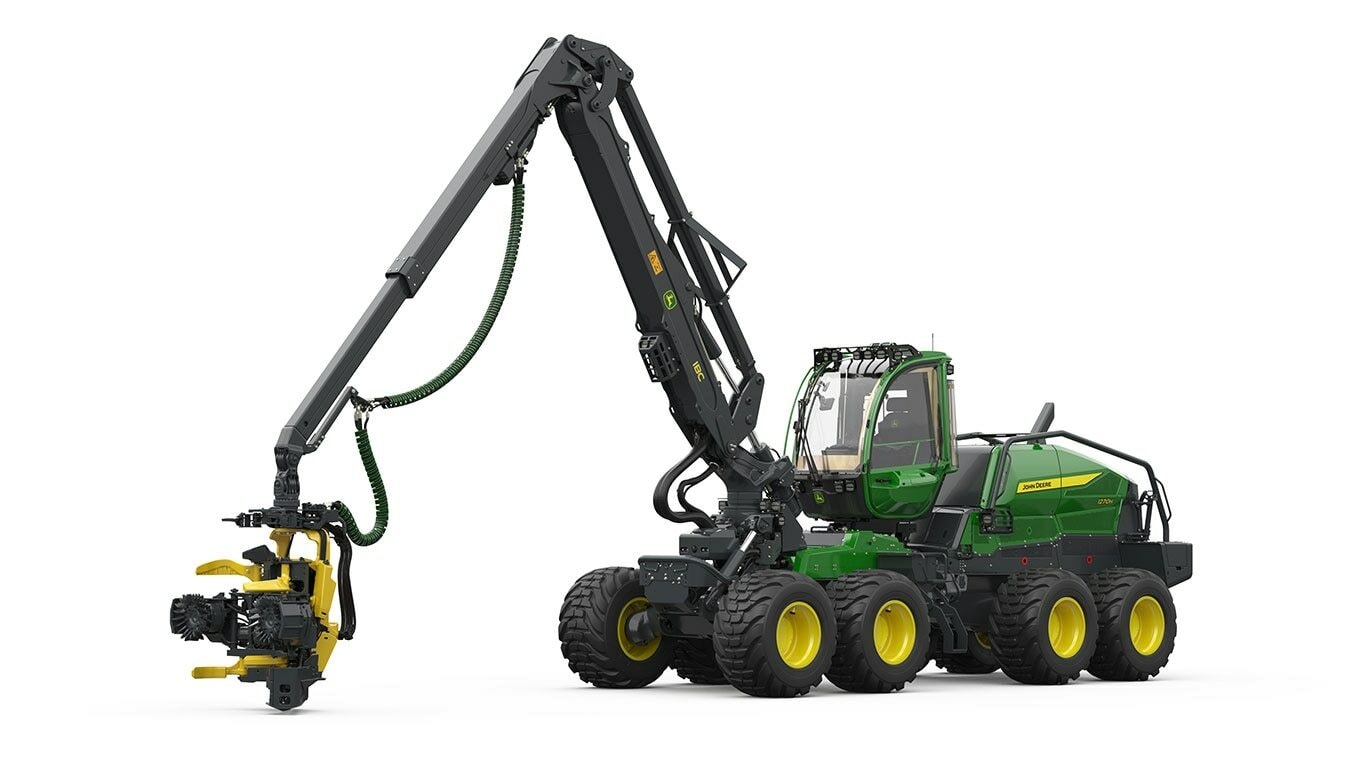

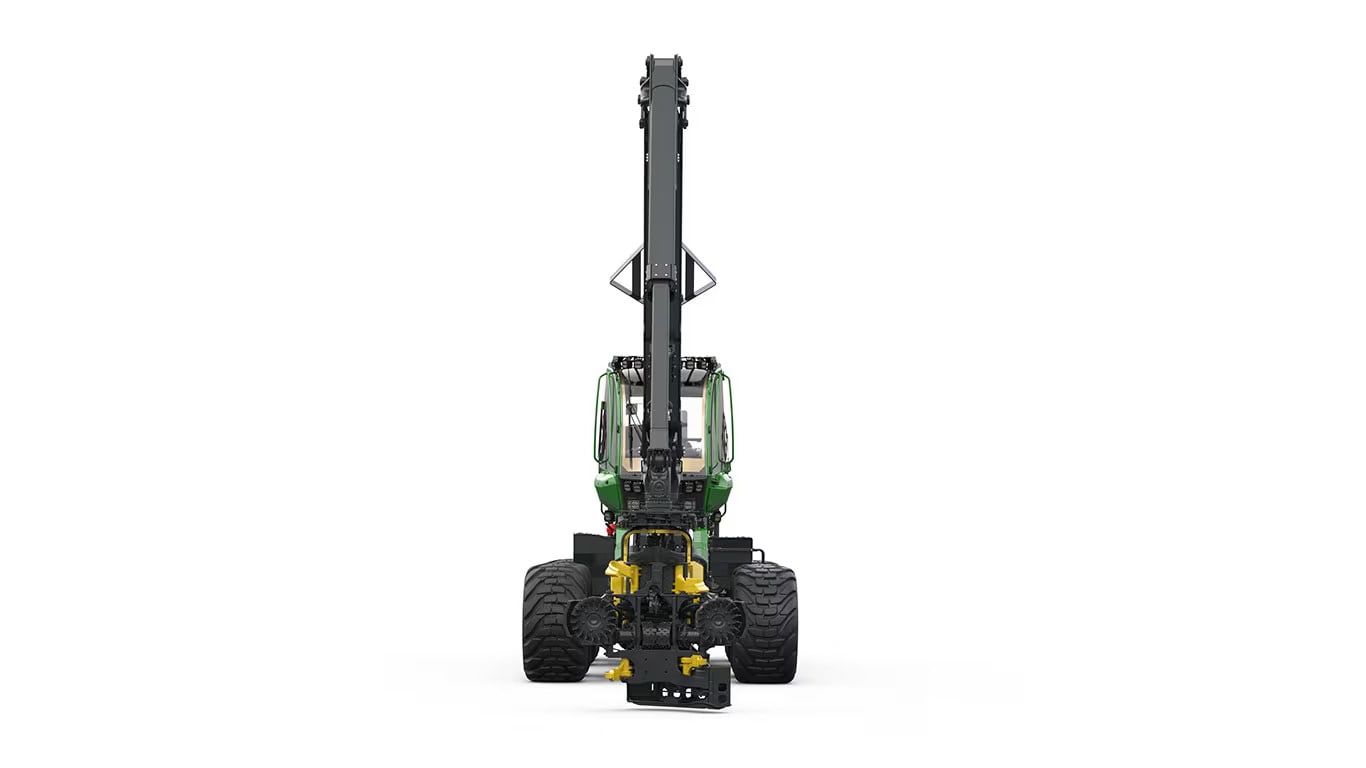

1270H

1270HHogstmaskin

Kraftig og allsidig hogstmaskin
IBC som standard
H7-kran med høyt løfte- og dreiemoment
Enkel service og enkelt vedlikehold
Stort utvalg i hogstaggregater
Utmerket sikt til arbeidsområdet

Egenskaper

TimberMatic™ H-kontrollsystemet

TimberMatic™ H-kontrollsystemet med det integrerte TimberMatic-kartene hjelper operatøren med å oppnå overlegen ytelse og produktivitet.

TimberMatic H-automatiseringen med joysticker med programmerbare knapper tilbyr brukervennlighet og forbedret ergonomi. Grensesnittet er enkelt, og H-automatiseringssystemet skaper en konsekvent brukeropplevelse på tvers av alle skogbrukproduktene. Den nye visualiseringen inkluderer visningsalternativer for natt og dag. På skjermen vises bare informasjon som er relevant for situasjonen.

Enkelt å starte et nytt sted med TimberManager
Datastrøm mellom maskin og TimberManager: StanForD-filer, rapporter, arbeidstid osv.
Temaer for dagslys og svake lysforhold
Tresorter og tømmersortimenter visualisert med forskjellige farger.
Tilgjengelighet til spesifikk operatør-, steds- og maskininformasjon (f.eks. måling av ytelse & effektivitet).

TimberMatic Maps

TimberMatic Kart registrerer hogstmaskinen’s rute og tømmersortimentet med nøyaktig plassering av hver tømmerstokk. Transportørene som arbeider på samme sted, ser en nøyaktig situasjon i sanntid, og hogstmaskinoperatøren ser også plasseringen til transportørene. Operatørene kan merke kartet med områder som er vanskelige eller områder som skal unngås, eller andre merknader om terrenget. Kommunikasjonen mellom operatørene forbedres, siden dataene lagres i systemet og ikke er avhengig av en person’s hukommelse. Dataene mellom maskinene oppdateres via en skytjeneste.

TimberMatic Kart viser i sanntid plasseringen og lokasjonen til tømmeret og fremdriften i arbeidet på arbeidsstedet. Kartene viser plasseringen og volumet til tømmersortimentet som skal lastes på. Etter hvert som lasten transporteres, oppdateres fremdriften automatisk i kartet, og stablene som er lastet inn, forsvinner fra kartet. Produksjonsvisningen viser hvor stor prosentandel av den fullførte produksjonen som er råtnet, tremasse eller sagtømmer.

TimberMatic Kart er en standardfunksjon i alle nye skogsmaskiner fra John Deere.

Les mer

Intelligent Kranstyring IBC

IBC er en standardfunksjon i alle H-serie-hogstmaskinene.

Hogstmaskinens kranspiss styring er justert nøyaktig etter arbeidssyklusen. Kranens bane og funksjonalitet endres dersom for eksempel hogstaggregatet er tomt eller hvis det holder et tre.

Intelligent kranspiss styring gir bedre arbeidsergonomi og hjelper operatøren til å bruke kranforlengelsen på riktig måte. Kranbetjeningen blir enklere og jevnere, slik at belastningen på hele kranen reduseres.

Kranenden følger automatisk ønsket bane. Ved å velge skråningsmodus tilpasses banen når du arbeider i skråninger.

Hogstaggregatet kjøres til optimal hogsthøyde. Systemet bistår ved bruk av utvidelsen i ulike faser ar arbeidet og reduserer belastningen på kranen.

Intelligent kontroll av kransving gjør det også enklere å kontrollere bevegelsene ved lengre avstander. Det blir enklere og mer nøyaktig å bruke kranen.

IBC 3.0 er tilgjengelig for 1270H.

Les mer.

Rammelås

Den sylinderbetjente rammelåsen gjør maskinene våre stødige i alle typer terreng og gir utmerket stabilitet under arbeid med bommen sideveis, noe som gir operatøren et stort arbeidsområde. Sikker og stabil drift med sylinderbetjent, sterk rammelås og maksimal stabilitet med den valgfrie aktive rammelåsen.

Intelligent tenningsnøkkel

Intelligent tenningsnøkkel er en personlig fjernnøkkel for å låse opp maskindøren og åpne PC- og TimberMatic-kontrollsystemet med de operatørspesifikke innstillingene. Den kan også tilpasses for servicepersonell og tilhengerførere, og den inkluderer en startsperre.

Når operatøren åpner dørlåsen med fjernnøkkelen, slår maskinen seg på, PC-en starter og markeringslysene tennes automatisk. Operatøren behøver bare å starte motoren, og maskinen er klar til å arbeide.

Roterende og utjevnende førerhytte

H-serie-hogstmaskinene 1270H og 1470H har 220-graders roterende og utjevnende førerhytte som standard. Joysticker med programmerbare knapper gjør arbeidet enklere for operatørene.

Den roterende og utjevnende førerhytta hjelper operatøren med å opprettholde korrekt arbeidsstilling, for å redusere belastningen på rygg- og skulderområdet. Operatøren kan sitte oppreist i ujevnt terreng, og førerhytta kan roteres i alle retninger slik at man sitter vendt mot arbeidsområdet.

Den nye utformingen til H-serien er designet av BMW Design Works. Motoren er dreid 180 grader, hydraulikkoljen og drivstofftankene og pumpene er plassert foran motoren, og viften er bak på maskinen. Alt dette gir en veldig rolig førerhytte.

Kameraene foran og bak på hogstmaskinen gir god sikt til arbeidsområdet. Kameraet foran med lys gir bedre sikt foran hogstmaskinen i tynningen ved behandling av trær.

H7-kran

H7-kranen til hogstmaskiner gir utmerket ytelse, som løfte- og svingkreftene og bevegelsesområdet. Den herdede dreiestangen og pilartennene er standard og gir bedre holdbarhet og oppetid.

H7 gir utmerket produktivitet og løfteytelse i maks rekkevidde. Automatisk smøring med sentralsmøringssystemet gjør vedlikeholdet enkelt.

Løftemoment: 217 kNm
Svingkraft: 55 kNm
Vippevinkler bakover/forover: 28 / 20 °

PPC Processing Power Control

PPC-systemet (Processing Power Control) i 1270H- og 1470H-hogstmaskinene har tre ulike kraftnivåer å velge mellom, så det best egnede nivået kan velges ut fra størrelsen på trærne som skal felles. PPC-systemet forutser motorbelastningen og reagerer med riktig effektøkning for situasjonen. PPC-systemet forbedrer drivstofføkonomien til hogstmaskinen.

Effective hydraulics

Det hydrauliske systemet har to arbeidspumper og en drivpumpe, noe som gir overlegen hydraulisk kraft for alle innhøstingsfunksjonene. Dette sikrer en balansert drivstofføkonomi, optimaliserer produktiviteten og minimerer drivstofforbruket.

FT4 motor

Effekten til John Deere 6090 PowerTech-motoren på 1270H- og 1470H-hogstmaskinen er 220 kW og dreiemomentet er 1450 Nm.

John Deere-motoren har et bemerkelsesverdig høyt moment og høy effekt over et bredt turtallsområde. Motoren’s turtall forblir stabilt under store og raske belastningsendringer. Motoren er drivstoffeffektiv og kan kjøres utelukkende på fornybar diesel.

Eksosutslippsbehandlingssystemet blir beskyttet gjennom plasseringen inne i maskinstrukturen – og uten å endre dimensjonene på motordekselet eller redusere synligheten til arbeidsområdet.

Vis alt Skjul alt

Spesifikasjoner

Vis alt Skjul alt

Motoren	John Deere 6090, 9,0 l Maks effekt 220 kW ved 2000 o/min Moment 1445 Nm ved 1300–1400 o/min
Fyllevolum	Drivstofftank 467 l Tank for dieseleksosvæske (brutto) 25 l
Dekk	6 W Foran 600 eller 710 * 26,5” Bak 650 eller 750 * 34” 8 W Foran 600 eller 710 * 26,5” Bak 600 eller 710 * 26,5”
Bom	John Deere H7 Brutto løftemoment 217 kNm Svingmoment 55 kNm Svingvinkel 220 ° Maks rekkevidde i m inkl. hogstaggregat: 8,6 / 10 / 11,7 m Vippevinkel, foran/bak 28 / 20 °
Hydraulikk	Oljestrøm ved 1700: 669 l/min Arbeidstrykk 28/35 Mpa Hydraulikkoljetank 302 l Trekkraft 6W 190 kN 8W 220 kN
Førerhytte	Roterende og utjevnende førerhytte
Kontrollsystem	TimberMatic H
Hogstaggregater	H424, H425, H425HD, H216 eller H225E
Mål	Lengde 6W 7,90 m 8W 8,10 m Akselavstand 6W 4,25 m 8W 4,45 m Bredde min. 2,75 m Utvendig svingradius 6W 6,85 m 8W 7,10 m Transporthøyde 3,90 m Transportlengde 6W 11,90 m 8W 12,20 m Bakkeklaring, midtre ledd 0,70 m Vekt fra tonn (hogstaggregat) 6W 22,2 tonn (H424) 8W 24,2 tonn (H424)
Annet	Styrevinkel ±44 ° Batterier Ah 2 x 174 Ah
